更加完善的结构设计，性能可靠、高刚性、高精度的龙门加工中心。

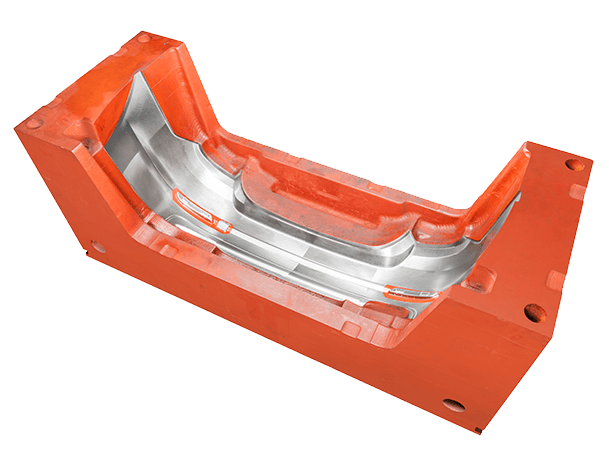

适用于工装治具板、箱体类零件、风力发电行业、模具、航空航天等领域的加工

高铭精机对铲刮有着执着的追求，对每单位点数及铲花点接触率都设有特别标准，确保铲花技术维持在较高水准上，才能生产出耐磨耗、高稳定性的加工中心。

*本公司产品不断完善优化，最终规格参数以技术协议为准

项目	龙门加工中心	GFM1613	GFM2015	GFM2518	GFM3022	GFM4025
行程	X轴行程	1600 mm	2000 mm	2500 mm	3000 mm	4000 mm
	Y轴行程	1300 mm	1500 mm	1800 mm	2200 mm	2900 mm
	Z轴行程	800 mm	800 mm	800 mm	1000 mm	1000 mm
	主轴鼻端到工作台距离	170-970 mm	170-970 mm	180-980 mm	200-1200 mm	300-1300 mm
	主轴中心到Y轴线轨距离	380 mm	380 mm	345 mm	345 mm	345 mm
	工作台到立柱底距离	1000 mm	1000 mm	1120 mm	1300 mm	1400 mm
	龙门宽度	1400 mm	1500 mm	1850 mm	2200 mm	2550 mm
工作台	工作台面积	1700*1200 mm	2100*1200 mm	2700*1500 mm	3000*1800 mm	4000*2100 mm
	工作台最大载荷	3 T	4 T	5 T	8 T	12 T
	T型槽	722150 mm	722150 mm	1022150mm	922150mm	1122150mm
主轴	主轴转速	6000rpm φ190mm	6000rpm φ190mm	6000rpm φ190mm	6000rpm φ190mm	6000rpm φ190mm
	驱动方式	皮带	皮带	皮带	皮带	皮带
	主轴功率	18.5 KW	18.5 KW	18.5 KW	22 KW	22 KW
进给	X轴快速进给	10m/min	10m/min	8m/min	8m/min	8m/min
	Y轴快速进给	10m/min	10m/min	10m/min	10m/min	10m/min
	Z轴快速进给	10m/min	10m/min	10m/min	10m/min	10m/min
刀库	刀库形式	刀臂式	刀臂式	刀臂式	刀臂式	刀臂式
刀库	刀柄形式	BT 50	BT 50	BT 50	BT 50	BT 50
其他	机械重量	18 T	21 T	25 T	35 T	63 T
	电力容量	35 KW	35 KW	40 KW	40 KW	55 KW
	气压源	6-8 bar	6-8 bar	6-8 bar	6-8 bar	6-8 bar
